Das Modell RTAF-AP04 ist ein fortschrittliches Designsystem, das 4 Polierspindeln enthält, die automatischen Polierprozesse können im Programm für den Rückruf gespeichert werden.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution of replacing heavy-labor workmanship and improving the product's quality stability.
Wesentliche Merkmale
Flexibel,
Stabile Qualität,
Hohe Produktivität,
geringere Produktionskosten,
Sicherer.

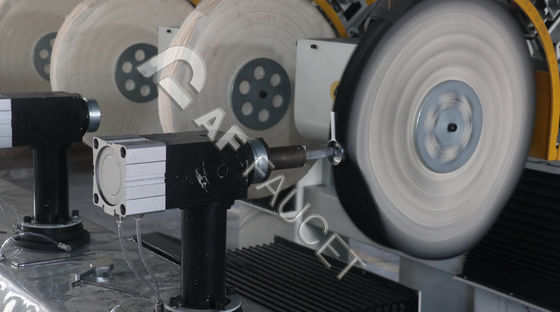

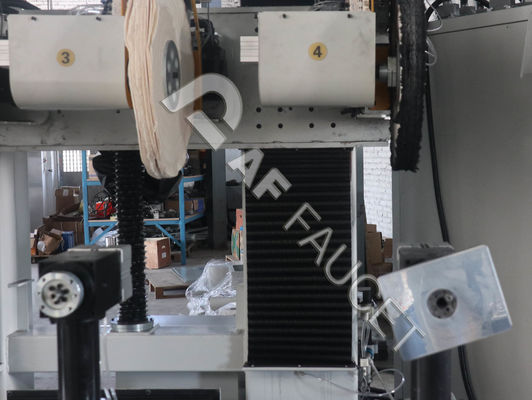

4 - Spindeln

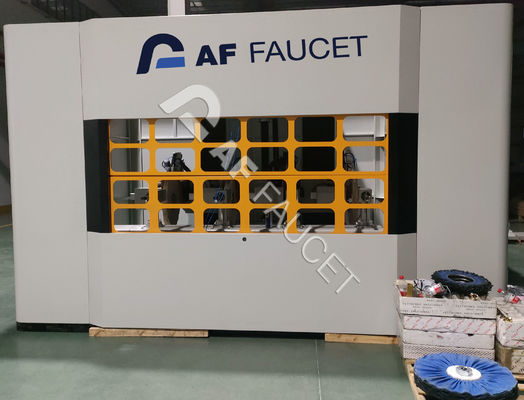

Staubdichtes Haus
Technische Spezifikation
| Code # |
Artikel |
Spezifikationen |
| 1 |
Modell Nr. |
RTAF-AP04 |
| 2 |
Maschinenausstattung (L*W*H) mm |
4400*3400*2800 |
| 3 |
Stromverbrauch (max./Ave.) KW |
40/25 |
| 4 |
Arbeitsumgebung |
3Ph, AC380V, 50Hz |
| 5 |
Max. Durchmesser der Poliermaschine (mm) |
600 |
| 6 |
Min. Polstermop-Durchmesser ((mm) |
300 |
| 7 |
X-Achsenfahrt (mm) |
1100 |
| 8 |
Abfahrt der Y-Achse (mm) |
1000 |
| 9 |
Z-Achsenfahrt (mm) |
700 |
| 10 |
Umlauf in der U-Achse (mm) |
± 90° |
| 11 |
V-Achsenfahrt (mm) |
±720° |
| 12 |
W-Achsenfahrt (mm) |
±720° |
| 13 |
Programmrezepte |
Unbegrenzte Aufbewahrung |
| 14 |
Polierwachs |
Feststoff/Flüssigkeit zur Wahl |
| 15 |
Max. Geschwindigkeit der X-Achse |
20 m/min. |
| 16 |
Höchstgeschwindigkeit der Y-Achse |
20 m/min. |
| 17 |
Max. Geschwindigkeit der Z-Achse |
20 m/min. |
| 18 |
Max. Geschwindigkeit der U-Achse |
30°/Sek. |
| 19 |
Höchstgeschwindigkeit der V-Achse |
30°/Sek. |
| 20 |
Höchstgeschwindigkeit der W-Achse |
30°/Sek. |
Arbeitsumfeld
Betriebssicherheitsraum: 6000*4500*3200 mm
Standardspannung 380V
Max. Leistung: 40KW; Max. Strom: Luftschalter 80A
Druck von Druckluft: 0,6-0,8 MPa, die Luft muss getrocknet, gereinigt, gefiltert werden
Zementboden mit einer Dicke von mehr als 220 mm, Lagergewicht: 200 N/mm2
Um einen hohen Ertrag und eine stabile Qualität zu erzielen, wird die Lochgenauigkeit des Werkstücks innerhalb von 0,5 mm kontrolliert.
E
Elektrische Steuerung und Bedienung
-- Kommunikationsmethode: CCLINK (kann auch vom Kunden benannt werden);
-- Sowohl die elektrische Schranke als auch die externe Verbindungsleitung mit Flugzeugsteckdosen,
-- gute Dichtung und Wärmeableitung (zwei Abgasventilatoren 120*120);
- PLC, Touchscreen, Frequenzwandler und andere elektronische Komponenten der Marken Mitsubishi und Schneider.
-- Vorbereiten Sie die Sicherheitstürverriegelung und das Sicherheitsgitter.
- Ich weiß nicht.Das Poliersystem behält Schnittstellen für die Modernisierung
-- für die Bildung kontinuierlicher Produktionslinien oder Arbeitsplätze verfügbar;
-- Unterstützung der Anbindung des Workshop-Managementsystems.
Wir stellen Ihnen nicht nur die Polierausrüstung zur Verfügung, sondern wissen, wie man die Technologie überträgt, professionelle Ausbildung und technische Unterstützung für den Maschinenbetrieb und das Schreiben von Programmen.Bitte kontaktieren Sie uns noch heute für eine kostenlose Beratung.
