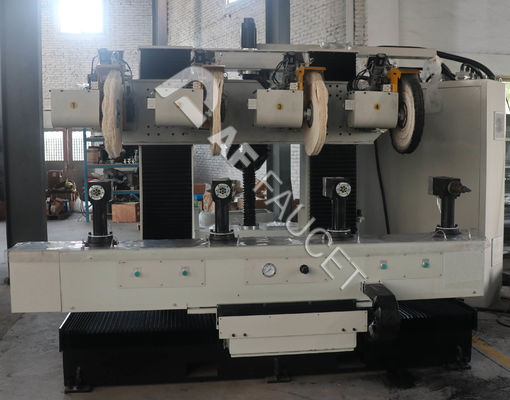

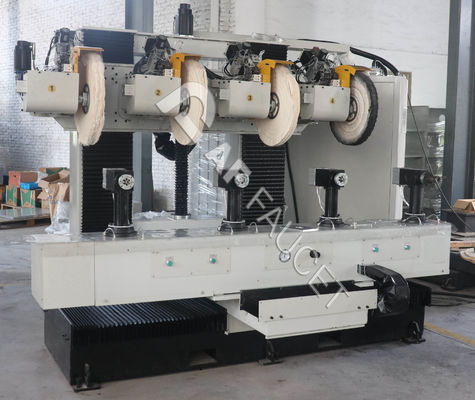

Automatische Poliermaschine
Das Modell RTAF-AP04 ist ein fortschrittliches Designsystem, das 4 Polierspindeln enthält, die automatischen Polierprozesse können im Programm für den Rückruf gespeichert werden.
Its highly efficient yields and low production cost benefit more and more manufacturers which makes it the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Technische Spezifikation
| Code # |
Artikel |
Spezifikationen |
| 1 |
Modell Nr. |
RTAF-AP04 |
| 2 |
Maschinenausstattung (L*W*H) mm |
4400*3400*2800 |
| 3 |
Stromverbrauch (max./Ave.) KW |
40/25 |
| 4 |
Arbeitsumgebung |
3Ph, AC380V, 50Hz |
| 5 |
Max. Durchmesser der Poliermaschine (mm) |
600 |
| 6 |
Min. Polstermop-Durchmesser ((mm) |
300 |
| 7 |
X-Achsenfahrt (mm) |
1100 |
| 8 |
Abfahrt der Y-Achse (mm) |
1000 |
| 9 |
Z-Achsenfahrt (mm) |
700 |
| 10 |
Umlauf in der U-Achse (mm) |
± 90° |
| 11 |
V-Achsenfahrt (mm) |
±720° |
| 12 |
W-Achsenfahrt (mm) |
±720° |
| 13 |
Programmrezepte |
Unbegrenzte Aufbewahrung |
| 14 |
Polierwachs |
Feststoff/Flüssigkeit zur Wahl |
| 15 |
Max. Geschwindigkeit der X-Achse |
20 m/min. |
| 16 |
Höchstgeschwindigkeit der Y-Achse |
20 m/min. |
| 17 |
Max. Geschwindigkeit der Z-Achse |
20 m/min. |
| 18 |
Max. Geschwindigkeit der U-Achse |
30°/Sek. |
| 19 |
Höchstgeschwindigkeit der V-Achse |
30°/Sek. |
| 20 |
Höchstgeschwindigkeit der W-Achse |
30°/Sek. |
E
Elektrische Steuerung und Bedienung
-- Kommunikationsmethode: CCLINK (kann auch vom Kunden benannt werden);
-- Sowohl die elektrische Schranke als auch die externe Verbindungsleitung mit Flugzeugsteckdosen,
-- gute Dichtung und Wärmeableitung (zwei Abgasventilatoren 120*120);
- PLC, Touchscreen, Frequenzwandler und andere elektronische Komponenten der Marken Mitsubishi und Schneider.
-- Vorbereiten Sie die Sicherheitstürverriegelung und das Sicherheitsgitter.
- Ich weiß nicht.Das Poliersystem behält Schnittstellen für die Modernisierung
-- für die Bildung kontinuierlicher Produktionslinien oder Arbeitsplätze verfügbar;
-- Unterstützung der Anbindung des Workshop-Managementsystems.
Vorteile des Designs
1Die automatische Poliermaschine ist ein exklusives Poliersystem, bestehend aus 4 Manipulatoren mit 6 Achsen-Rotationssystemen.Der gleichzeitige Betrieb mehrerer Stationen sorgt für hohe Flexibilität und hohe Produktionseffizienz.
2Das Steuerungssystem verwendet die italienische Bewegungssteuerungstechnologie PROMAX mit stabiler Leistung und hoher Steuergenauigkeit.
3- Programmiermethode: Unterrichtsprogrammierung mit dem tragbaren Handgerät enthält einen manuellen Modus zur Simulation des Verarbeitungspolierens und Aufzeichnung der Spur;Automatisches Betriebsmodell ist mit vorgegebenen Parametern verfügbar.
4. Polierdruck und Verschleißkompensationskontrolle: Wenn das Polierwerk abgenutzt ist,Das System kann erkennen, dass das Drehmoment kleiner geworden ist und automatisch in alle Richtungen kompensieren.
5. Lineare Geschwindigkeitskompensation: Wenn der Außendurchmesser des Stoffrads verringert wird, erhöht das System automatisch die Geschwindigkeit und die Kompensation;
6- Programmaufstellung der Zugabe von Polierwachs: freie Einstellung der Zeit und Häufigkeit des Wachsspritzens je nach den Eigenschaften des Erzeugnisses.
7Sie ist vollständig digital gesteuert, kann 50 Programme speichern, können jederzeit gespeichert und abgerufen werden.
8. CN/EN Sprache Anzeige auf Touch Panel. Es ist alle Parameter für eine einfache Bedienung zu setzen; Fehlercodes Anzeige und Alarmseiten für schnelle Fehlerbehebung und Reparatur.
Wir stellen Ihnen nicht nur die Polierausrüstung zur Verfügung, sondern wissen auch, wie man die Technologie überträgt, professionelle Ausbildung und technische Unterstützung für den Maschinenbetrieb und das Schreiben von Programmen.Bitte kontaktieren Sie uns noch heute für eine kostenlose Beratung.
