Das Modell RTAF-AP04 ist ein fortschrittliches Designsystem, das 4 Polierspindeln enthält, die automatischen Polierprozesse können im Programm für den Rückruf gespeichert werden.
Its highly efficient yields and low production cost benefits more and more manufacturers which makes it become the best solution for replacing heavy-labor workmanship and improving the product's quality stability.
Polster mit 4 Spindeln (automatische Kompensationsleistung)
Die 4-Spindel-Poliermaschine ist mit einem Staub-Explosionssicherungsmodul ausgelegt
mit SMC- und AirTac-Pneumatikkomponenten konstruiert;
Das System zur Polerierung durch Festwaschen
Der Hauptgetriebe ist auf die verschiedenen Poliermaterialien ausgelegt: Stoffräder und Leinräder
Steuerungssystem für das Verschleißen des Moprads:
A: Um den Produktionszyklus oder die Produktivität zu erfahren und den Verschleiß des Mop-Rades zu berechnen.
B: Zur Eingabe der Parameter in das Roboter-Makroprogrammsystem wird der Entschädigungsbetrag automatisch im Koordinatensystem addiert und subtrahiert.
C: Um sicherzustellen, dass jedes Produkt jederzeit mit der Stoffrolle mit gleicher Kraft in Berührung kommt, und das allgemeine Makroprogramm einen Alarm hat, der den Bediener daran erinnert, automatisch die Räder zu wechseln.

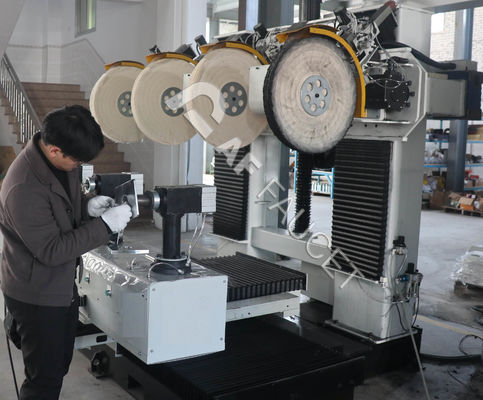

Polstermaschine mit 4 Spindeln und mit Mopprädern
Technische Spezifikation
| Code # |
Artikel |
Spezifikationen |
| 1 |
Modell Nr. |
RTAF-AP04 |
| 2 |
Maschinenausstattung (L*W*H) mm |
4400*3400*2800 |
| 3 |
Stromverbrauch (max./Ave.) KW |
40/25 |
| 4 |
Arbeitsumgebung |
3Ph, AC380V, 50Hz |
| 5 |
Max. Durchmesser der Poliermaschine (mm) |
600 |
| 6 |
Min. Polstermop-Durchmesser ((mm) |
300 |
| 7 |
X-Achsenfahrt (mm) |
1100 |
| 8 |
Abfahrt der Y-Achse (mm) |
1000 |
| 9 |
Z-Achsenfahrt (mm) |
700 |
| 10 |
Umlauf in der U-Achse (mm) |
± 90° |
| 11 |
V-Achsenfahrt (mm) |
±720° |
| 12 |
W-Achsenfahrt (mm) |
±720° |
| 13 |
Programmrezepte |
Unbegrenzte Aufbewahrung |
| 14 |
Polierwachs |
Feststoff/Flüssigkeit zur Wahl |
| 15 |
Max. Geschwindigkeit der X-Achse |
20 m/min. |
| 16 |
Höchstgeschwindigkeit der Y-Achse |
20 m/min. |
| 17 |
Max. Geschwindigkeit der Z-Achse |
20 m/min. |
| 18 |
Max. Geschwindigkeit der U-Achse |
30°/Sek. |
| 19 |
Höchstgeschwindigkeit der V-Achse |
30°/Sek. |
| 20 |
Höchstgeschwindigkeit der W-Achse |
30°/Sek. |
Arbeitsumfeld
Betriebssicherheitsraum: 6000*4500*3200 mm
Standardspannung 380V
Max. Leistung: 40KW; Max. Strom: Luftschalter 80A
Druck der Druckluft: 0,6-0,8 MPa, die Luft muss getrocknet, gereinigt, gefiltert werden
Zementboden mit einer Dicke von mehr als 220 mm, Lagergewicht: 200 N/mm2
Um einen hohen Ertrag und eine stabile Qualität zu erzielen, wird die Lochgenauigkeit des Werkstücks innerhalb von 0,5 mm kontrolliert.
E
Elektrische Steuerung und Bedienung
-- Kommunikationsmethode: CCLINK (kann auch vom Kunden benannt werden);
-- Sowohl die elektrische Schranke als auch die externe Verbindungsleitung mit Flugzeugsteckdosen,
-- gute Dichtung und Wärmeableitung (zwei Abgasventilatoren 120*120);
- PLC, Touchscreen, Frequenzwandler und andere elektronische Komponenten der Marken Mitsubishi und Schneider.
-- Vorbereiten Sie die Sicherheitstürverriegelung und das Sicherheitsgitter.
- Ich weiß nicht.Das Poliersystem behält Schnittstellen für die Modernisierung
-- für die Bildung kontinuierlicher Produktionslinien oder Arbeitsplätze verfügbar;
-- Unterstützung der Anbindung des Workshop-Managementsystems.
Seite des Polierprogramms
Wir stellen Ihnen nicht nur die Polierausrüstung zur Verfügung, sondern wissen, wie man die Technologie überträgt, professionelle Ausbildung und technische Unterstützung für den Maschinenbetrieb und das Schreiben von Programmen.Bitte kontaktieren Sie uns noch heute für eine kostenlose Beratung.
